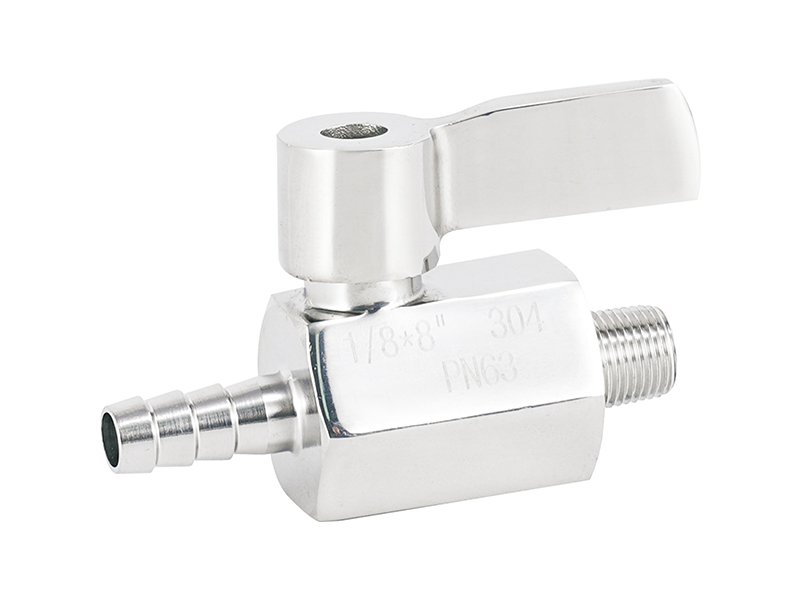

| 不锈钢外丝宝塔接头主要连接的结构尺寸 | ||||||||||
| 螺纹类型 | 规格 | 皮接外径 大小 |
最小通径 (D) |
阀体长度 (L) |
手柄高度 (H) |
螺纹长度 (A) |
皮接长度 (a) |
六角对边 (C) |
手柄长度 (B) |
球阀重量 (g) |
| 外螺纹 | DN8 (1/4") |
8 | 5 | 63 | 26.5 | 11 | 20 | 21.5 | 21 | 95 |
| 10 | 7 | 68 | 26.5 | 11 | 25 | 21.5 | 21 | 100 | ||
| 12 | 7 | 69 | 26.5 | 11 | 26 | 21.5 | 21 | 105 | ||
| DN10 (3/8") |
8 | 5 | 63 | 26.5 | 11 | 20 | 21.5 | 21 | 100 | |
| 10 | 7 | 68 | 26.5 | 11 | 25 | 21.5 | 21 | 105 | ||
| 12 | 7 | 69 | 26.5 | 11 | 26 | 21.5 | 21 | 110 | ||
| DN15 (1/2") |
8 | 5 | 67 | 28 | 12.5 | 20 | 24.5 | 23.3 | 125 | |
| 10 | 7 | 72 | 28 | 12.5 | 25 | 24.5 | 23.3 | 130 | ||
| 12 | 7 | 73 | 28 | 12.5 | 26 | 24.5 | 23.3 | 135 | ||
