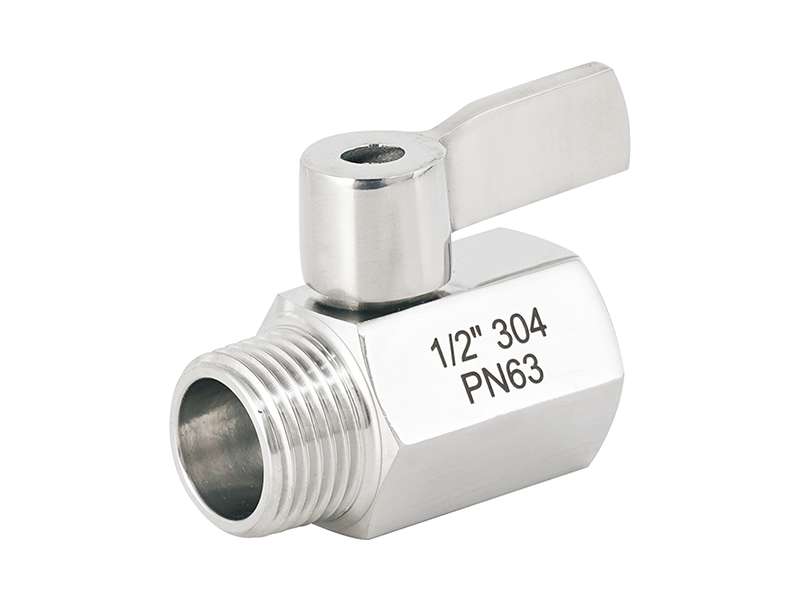

| 内外丝迷你球阀主要连接的结构尺寸 | ||||||||
| 规格 | 英寸规格 | 通径 (D) |
阀体长度 (L) |
手柄高度 (H) |
螺纹长度 (A) |
六角对边长 (C) |
手柄长度 B |
球阀重量 g |
| DN6 | 1/8" | 5.3 | 42 | 26.5 | 11 | 21.5 | 21 | 85 |
| DN8 | 1/4" | 7 | 42 | 26.5 | 11 | 21.5 | 21 | 85 |
| DN10 | 3/8" | 7 | 42 | 26.5 | 11 | 21.5 | 21 | 85 |
| DN15 | 1/2" | 9 | 47 | 28 | 12.5 | 24.5 | 23.3 | 110 |
| DN20 | 3/4" | 12 | 55 | 31 | 15 | 30.5 | 23.3 | 180 |
| DN25 | 1" | 15 | 64 | 34 | 17 | 36.5 | 23.3 | 280 |
