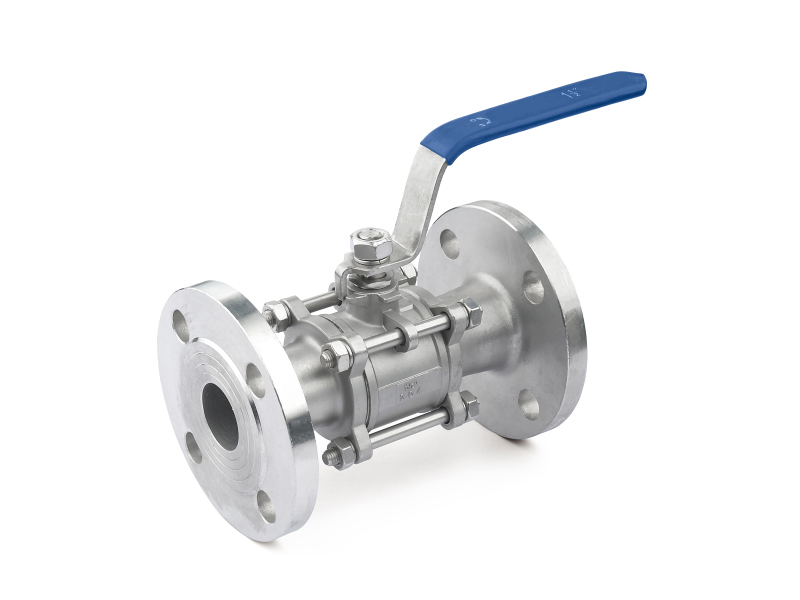

Q41F-16P三片式带法兰球阀
执行标准
防爆阔杆/全通径
适用温度范围 -20 to 120℃
使用压力 ≤1.6MPa
适用介质  水、气、油
设计制造  GB/T-12224/ANSI B16.34
螺纹标准  BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试  GB/T-13927/API598
气压测试 1.6MPa

材料列表
部件名称 材质
阀体 CF8M CF8
阀盖 CF8M CF8
SS316 SS304
阀杆 SS316 SS304
阀座 RTFE RTFE
杆密封 PTFE PTFE
中头垫 PTFE PTFE
填料压套 SS202 SS202
手柄 SS202 SS202
锁片 - -
胶套 PLASTIC PLASTIC
弹垫 SS202 SS202
螺母 SS202 SS202
螺栓 SS202 SS202
弹垫 A193Gr.B8 A193Gr.B8
螺帽 A194.Gr.8 A194.Gr.8

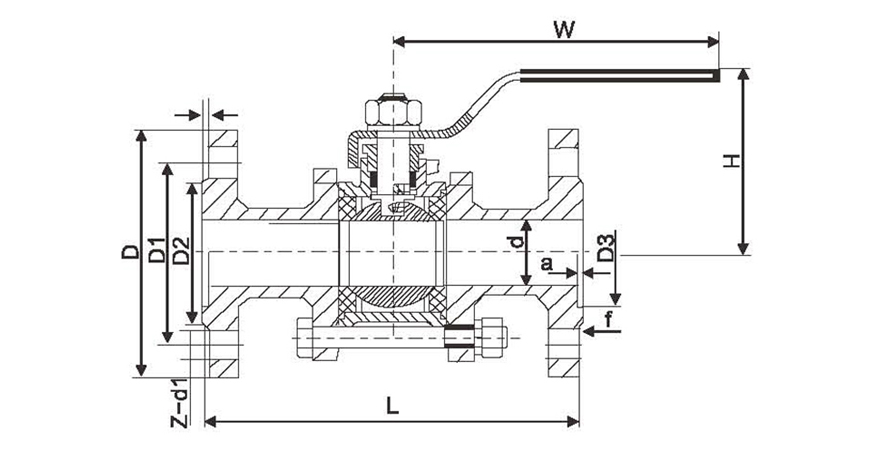

外形尺寸
DN d L H D D1 D2
15 15 128 77 95 65 45
20 20 145 77 105 75 55
25 25 157 88 115 85 65
32 32 175 113 135 100 78
40 38 192 132 145 110 85
50 50 227 142 160 125 100
65 65 289 173 180 145 120
80 80 310 182 190 160 135
100 100 350 250 215/230 180/190 122/160
续表
DN f a D3 Z d1 W
15 2 4 40 4 14 130
20 2 4 51 4 14 140
25 2 4 58 4 14 140
32 2 4 66 4 18 170
40 3 4 76 4 18 200
50 3 4 88 4 18 220
65 3 4 110 4/8 18 350
80 3 4 121 4/8 18 350
100 3 4.5 150 4/8 18/23 550
