Q11F-16P二片式高平台球阀
执行标准
防爆阔杆/全通径
适用温度范围 -20 to120℃
使用压力 ≤1.6MPa
适用介质 水、气、油
设计制造 GB/T-12224/ANSIB16.34
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试 GB/T-13927/API598
气压测试 1.6MPa

材料列表
部件名称 材质
阀体 CF8M CF8 WCB
阀盖 CF8M CF8 WCB
SS316 SS304 SS304
阀杆 SS316 SS304 SS304
阀座 PTFE PTFE PTFE
线条 PTFE PTFE PTFE
阀杆密封 PTFE PTFE PTFE
中头垫 PTFE PTFE PTFE
填料压套 SS202 SS202 SS202
手柄 - - -
弹垫 - - -
螺帽 - - -
锁片 - - -
胶套 - - -

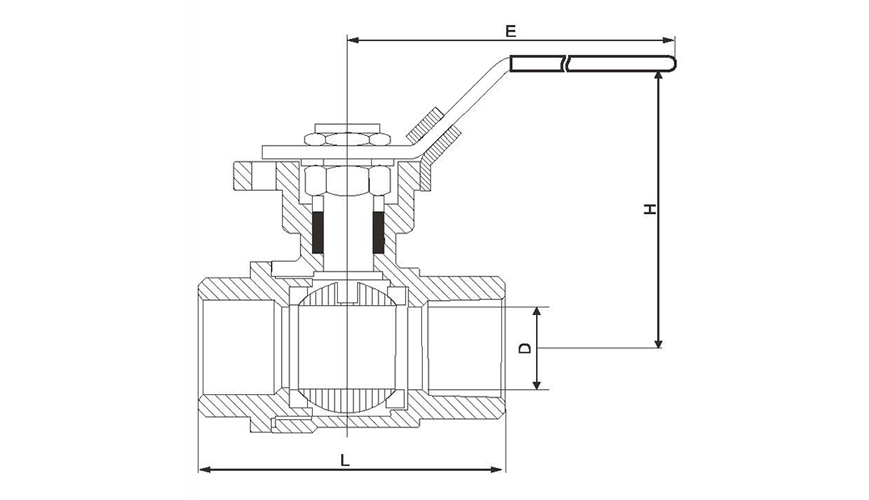

外形尺寸
SIZE D L E H
1/2" 15 62 120 70
3/4" 20 74 137 78
1" 25 86 137 82
1-1/4" 32 96 187 88
1-1/2" 38 108 187 93
2" 50 120 187 103
2-1/2" 65 160 315 165
3" 85 185 315 180
4" 100 225 265 200
