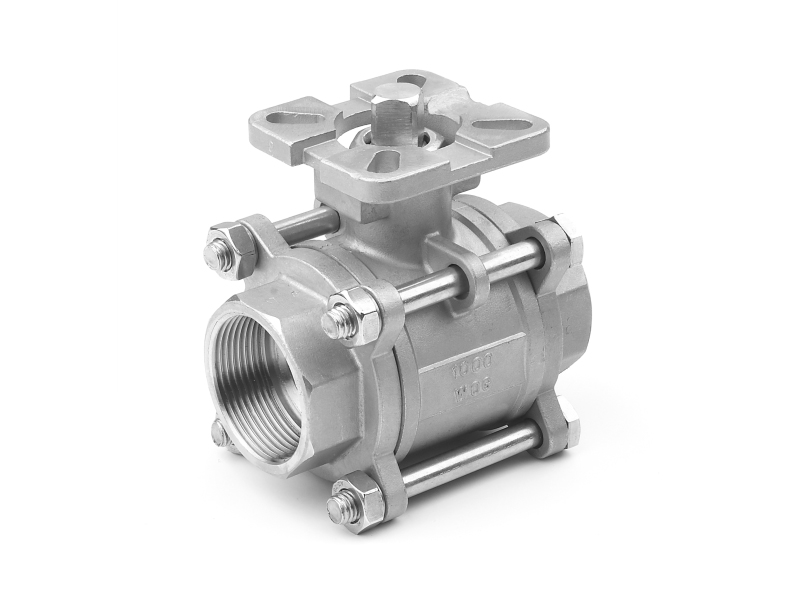

Q11F-16P三片式高平台球阀
执行标准
防爆阔杆/全通径
适用温度范围 -20 to280℃
使用压力 ≤1.6MPa
适用介质  水、气、油
设计制造  GB/T-12224/ANSI B16.34
螺纹标准  BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试  GB/T-13927/API598
气压测试 1.6MPa

材料列表

部件名称

材质

阀体 CF8M CF8
阀盖 CF8M CF8
SS316 SS304
阀杆 SS316 SS304
阀座 RTFE RTFE
杆密封 PTFE PTFE
中头垫 PTFE PTFE
填料压套 SS202 SS202
手柄 - -
锁片  - -
胶套  - -
弹垫 SS202 SS202
螺母 SS202 SS202
螺栓 SS304 SS304
弹垫 A193Gr.B8 A193Gr.B8
螺帽  A194.Gr.8 A194.Gr.8

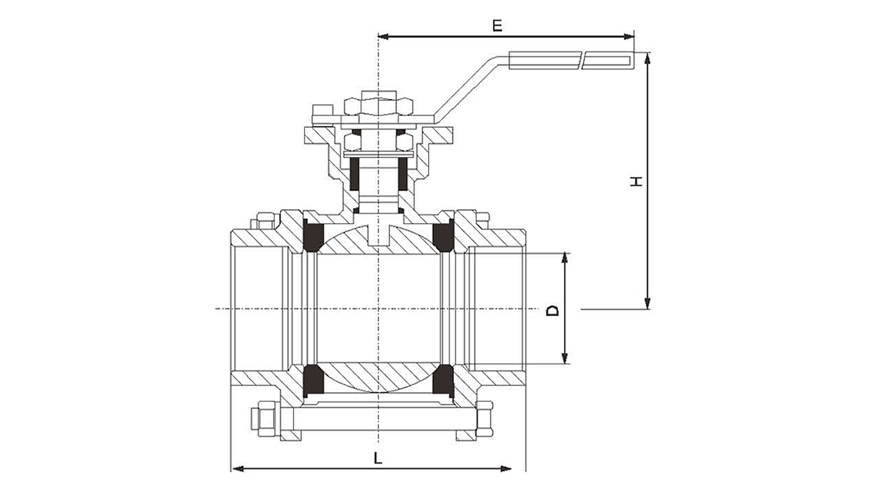

外形尺寸

SIZE

DN

L

D

H

E

1/4" 6 72 11 51 100
3/8" 10 72 12 51 100
1/2" 15 62 15 57 105
3/4" 20 71 20 63 118
1" 25 77 25 77 128
1-1/4" 32 92 32 80 137
1-1/2" 40 101 38 92 170
2" 50 122 48 102 170
2-1/2" 65 162 64 115 215
3" 80 200 80 136 235
