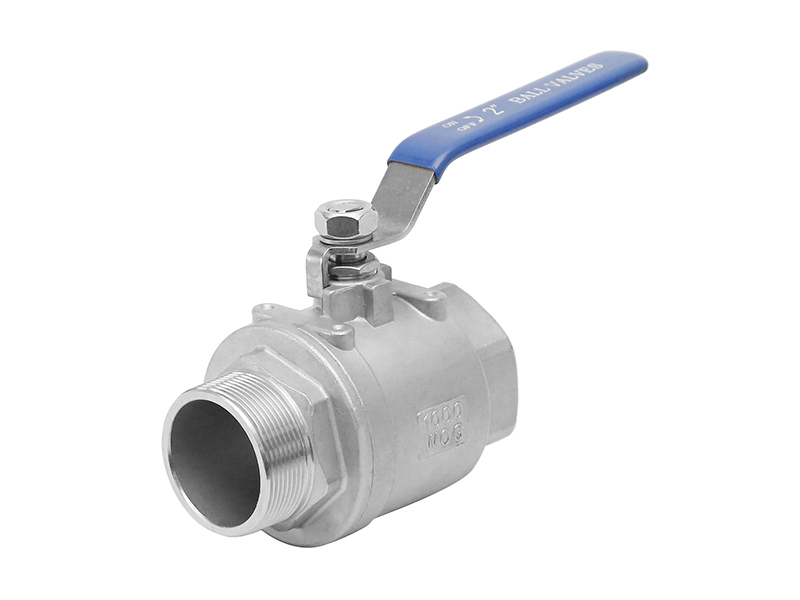

Q31-16P内外丝球阀
执行标准
防爆阔杆/全通径
适用温度范围 -20 to120℃
使用压力 ≤1.6MPa
适用介质 水、气、油
设计制造 GB/T-12224/ANSIB16.34
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试 GB/T-13927/API598
气压测试 1.6MPa

材料列表
部件名称 材质
阀体 CF8M CF8 WCB
阀盖 CF8M CF8 WCB
SS316 SS304 SS304
阀杆 SS316 SS304 SS304
阀座 PTFE PTFE PTFE
线条 PTFE PTFE PTFE
杆密封 PTFE PTFE PTFE
中头垫 PTFE PTFE PTFE
填料压套 SS202 SS202 SS202
手柄 SS202 SS202 SS202
弹塾 SS202 SS202 SS202
螺帽 SS202 SS202 SS202
锁片 SS202 SS202 SS202
胶套 PLASTIC PLASTIC PLASTIC

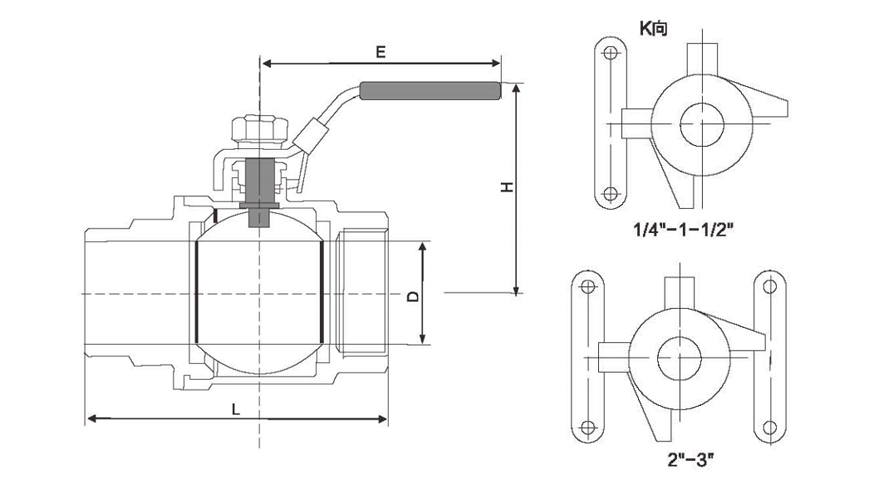

外形尺寸
SIZE L D E H
1/2" 75 15 98 58
3/4" 86 20 118 65
1" 98 25 126 64
1-1/4" 110 32 136 80
1-1/2" 121 40 145 86
2" 133 50 173 95.5
